Электронный блок управления двигателем (ЭБУ) – один из важнейших элементов мотора, объединяющий подсистемы транспортного средства. Это своего рода “мозги” автомобиля, от исправности которых зависит правильная работа двигателя и машины в целом. ЭБУ следит за состоянием мотора, регулирует параметры подачи топливной смеси, температуры, мониторит данные с множества датчиков и устройств для обеспечения надлежащей производительности. Рассмотрим, где находится блок управления двигателем, его предназначение, возможные неисправности и способы диагностики.

Устройство и функции ЭБУ двигателя

Контроллер имеет сложную конструкцию. С виду – это компактная деталь со стальным корпусом. Внутри электронного блока управления двигателем находятся:

• микроконтроллер, отвечающий за анализ и обработку данных, поступающих от датчиков;
• формирующие сигнал компоненты;
• источник питания;
• разъем ЭБУ, необходимый для питания устройства, приема данных от сенсоров и передачи управляющих команд.

Микросхема с микроконтроллером отвечает за сбор, обработку входящей информации, а также последующую отправку команд исполнительным механизмам.

Этапы процесса включают:

• Когда двигатель работает, система управления непрерывно принимает показания от сенсоров, размещенных в подкапотном пространстве, выпускном коллекторе и иных подсистемах.
• Программное обеспечение ЭБУ анализирует сведения, сравнивая их с заложенными в память картами (топливными, зажигания, моментными и др.). На их основании устройством выполняются расчеты: например, какой должен быть расход топлива при текущем режиме работы мотора.
• Затем блок управления двигателем создает команды и перенаправляет их к форсункам, бензонасосу, клапанам, модулю зажигания и прочим исполнительным устройствам.

Встроенный микроконтроллер работает в режиме реального времени, опираясь на множество переменных. Современные ЭБУ поддаются перепрограммированию, позволяя отключать некоторые системы или устанавливать новые.

Где находится блок управления двигателем

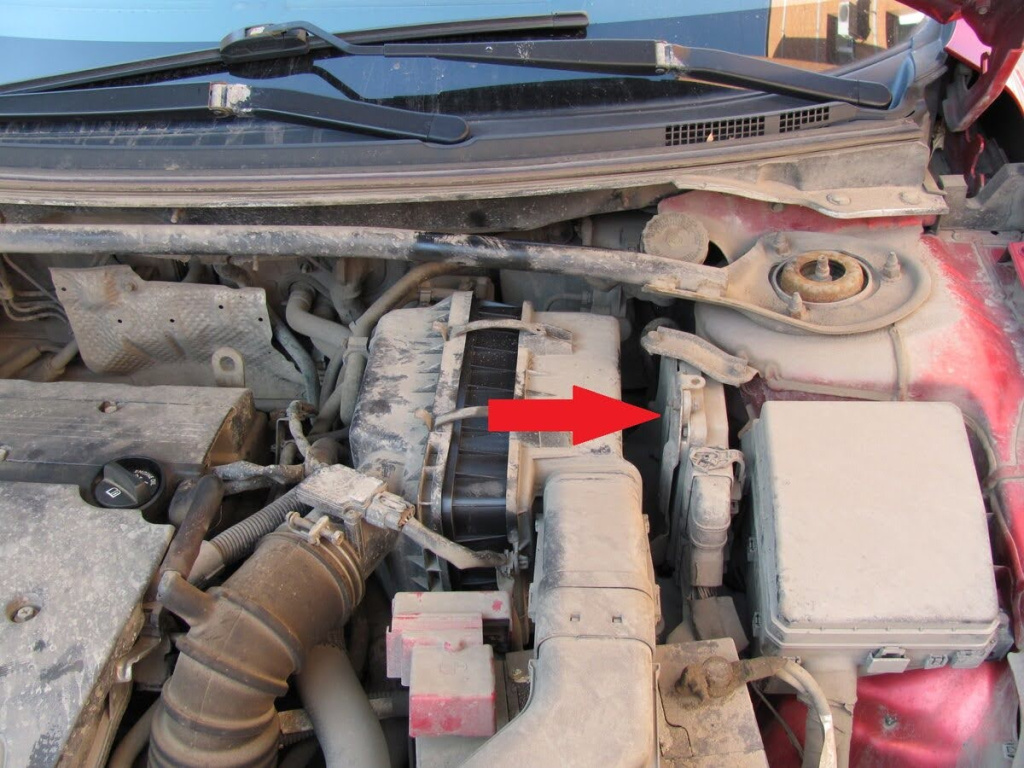

Модификаций ЭБУ множество: каждый автомобиль оснащается определенным видом устройства в зависимости от комплектации и бренда машины. Размещается блок управления двигателем в местах, защищенных от воздействия влаги – главного врага электроники. Чаще всего контролеры находятся под капотом, в салоне, багажнике. Для получения доступа к устройству нередко приходится демонтировать элементы отделки.

Точно установить, где размещен блок управления двигателем, поможет документация на автомобиль.

Какие неисправности возникают в ЭБУ и почему

Корпус из прочного металла защищает «начинку» электронного блока управления двигателем от повреждений. Однако, устройство не вечно, и может испортиться по многим причинам.

Пропустить поломку ЭБУ сложно, ведь она проявляется в нестабильной работе мотора, сложности его запуска, потере мощности и т.д. Порой проблема не в самом ЭБУ, а в электропроводке, отдельных датчиках или предохранителе блока управления двигателем.

Основные причины ошибок в работе блока управления двигателем:

• короткое замыкание;

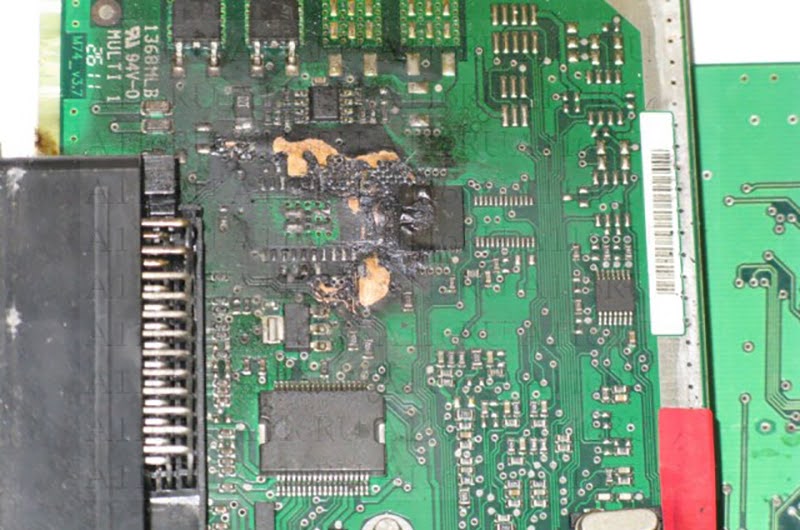

• удары или вибрации, вызвавшие появление трещин на микросхеме или в точках соединения контактов;
• перегрев;
• попадание внутрь корпуса влаги, вызывающей коррозийные процессы;
• ошибки в установке дополнительного оборудования, например, связанные с неправильным подключением распиновки ЭБУ;
• проблемы в высоковольтной части системы зажигания.

Повредить ЭБУ легко, если не придерживаться правил эксплуатации автомобиля. Устройство может выйти из строя, если снять клеммы АКБ во время работы мотора и при “прикуривании” машины с не заглушенным двигателем. Иногда блок ломается, когда путают клеммы при подключении аккумулятора.

Как определить, что есть проблемы с блоком

Не все неисправности силового агрегата связаны с блоком ЭБУ двигателя. Точно установить проблему поможет инструментальная диагностика.

Распространенные симптомы, указывающие на выход из строя блока управления:

• значок «Check Engine» на панели приборов неактивен или мерцает;
• отсутствие связи с блоком управления двигателем;
• проблемы с запуском мотора, рывки при движении, вибрации и нехарактерные звуки на холостом ходу, потеря мощности без причины и т.д.;
• дымление без явных причин;
• пропуски зажигания;
• произвольное включение вентилятора охлаждения;
• непостоянство передачи сигналов от разных сенсоров;
• замедленная реакция на нажатую педаль газа;
• поверхностные повреждения блока: оплавленные контакты, провода.

Прежде чем проверять ЭБУ, нужно убедиться в исправности остальных компонентов электросети. Например, если какой-то из датчиков некорректно передает информацию, сначала проверяют его и проводку, затем – электронный блок.

Причиной проблем может стать перегорание предохранителя блока управления двигателем, которое возникает в результате перенапряжения в системе. Проблема легко решается заменой элемента на исправный.

Диагностика блока управления двигателем

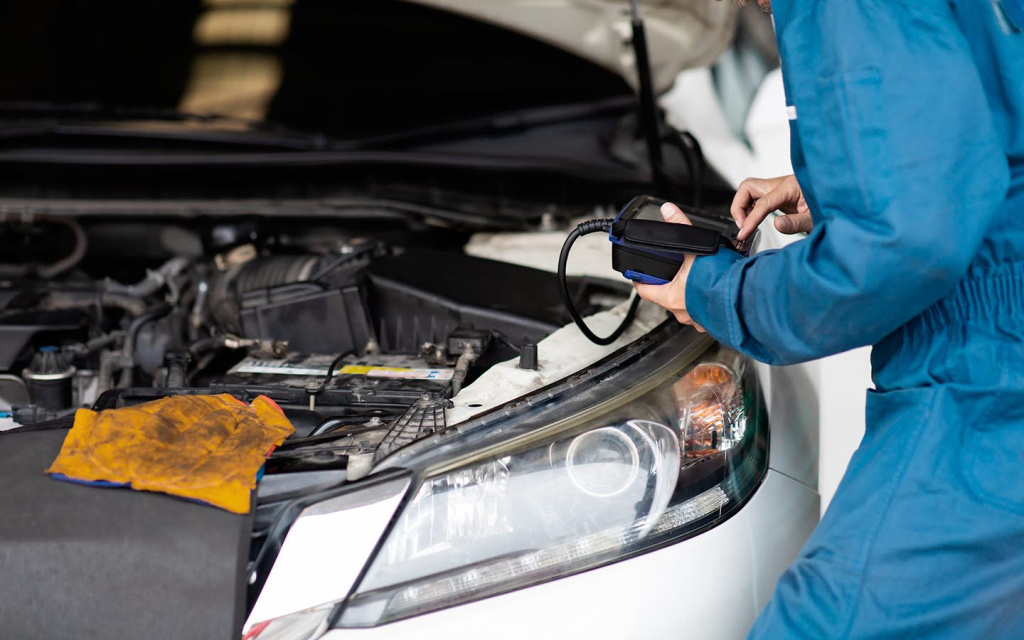

Некоторые неисправности блока возможно выявить своими силами. В этом деле помогает функция самодиагностики, которая есть в большинстве устройств. Но для считывания ошибок понадобится особый сканер или компьютер со специальной программой, а также адаптер.

Как пошагово проверить ЭБУ двигателя:

• Адаптер подключается к USB-разъему компьютера и к выходу блока.
• Включается зажигание.
• Запускается диагностическая программа на компьютере. ПО должно сообщить о том, что диагностика началась. Отсутствие такого уведомления может указывать на ненадежное соединение.
• В программе открывается вкладка DTC (в зависимости от софта может иметь разные названия), в которой содержатся коды ошибок устройства.

Для расшифровки кодов достаточно обратиться к той же программе или к руководству по эксплуатации транспортным средством.

Ошибки блока управления двигателем возникают по разным причинам. Наличие в коде буквы P указывает на неисправность в двигателе или трансмиссии, C – в рулевом управлении, тормозах, подвеске. Второй числовой символ – это малозначительные сведения об изготовителе. Третья цифра указывает на систему, где обнаружена проблема. Последние символы конкретизируют ошибку.

Заключение

Особая значимость блока управления двигателем для работы систем автомобиля требует внимательного отношения к функционированию устройства.

При возникновении симптомов неисправностей ЭБУ рекомендуется оперативно провести диагностику. Рекомендуем доверять проверку и ремонт электронного блока управления двигателем профессионалам.
