В предыдущей статье мы выяснили, что инвертор отвечает за преобразование постоянного тока высоковольтной батареи в переменный ток для питания электродвигателя. И исправное функционирование этого элемента критически важно.

Поэтому разберем основные проблемы инверторов гибридных автомобилей, причины поломок, способы диагностики и ремонта.

Какие неисправности инвертора бывают

Распространенными неполадками инвертора гибридных автомобилей являются перегрев, сбои в работе силовых транзисторов, проблемы с конденсаторами:

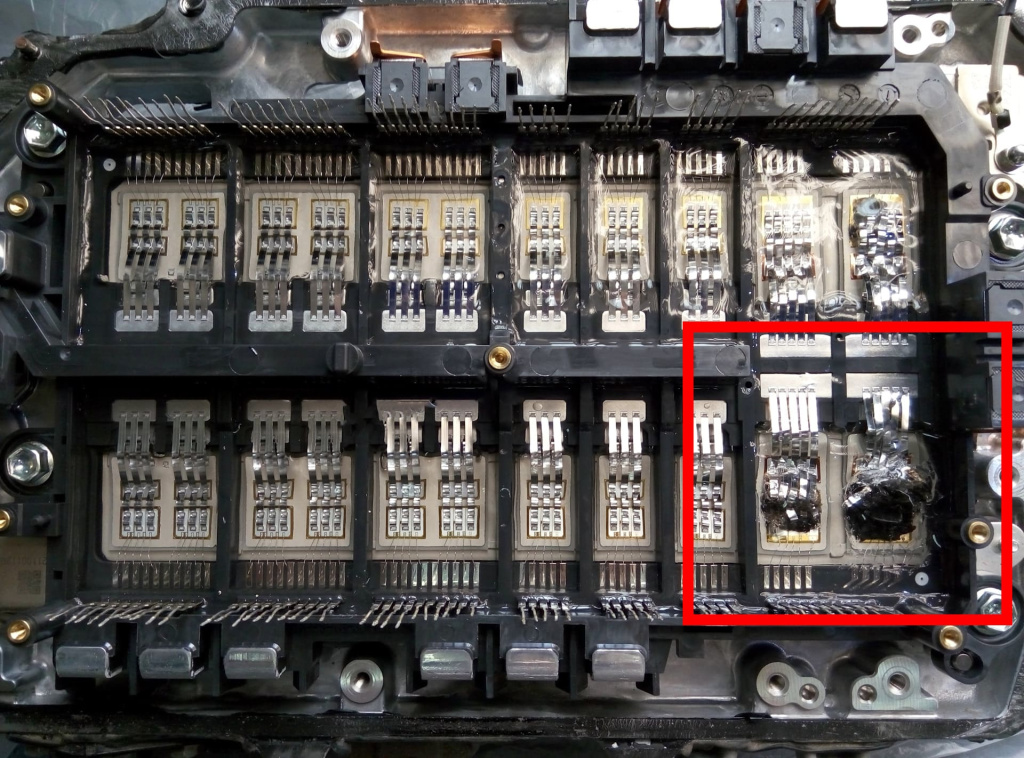

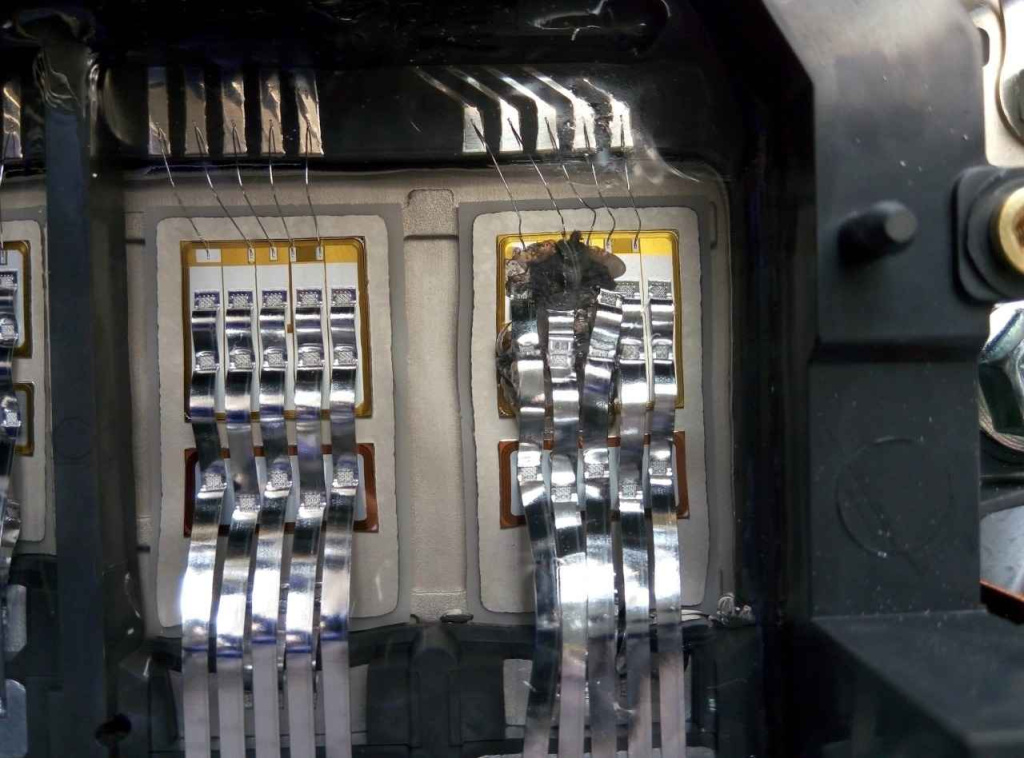

• Отказ силовых модулей IGBT или MOSFET. Полупроводниковые элементы могут выходить из строя из-за перегрева, перегрузок по току или напряжению, естественного износа.

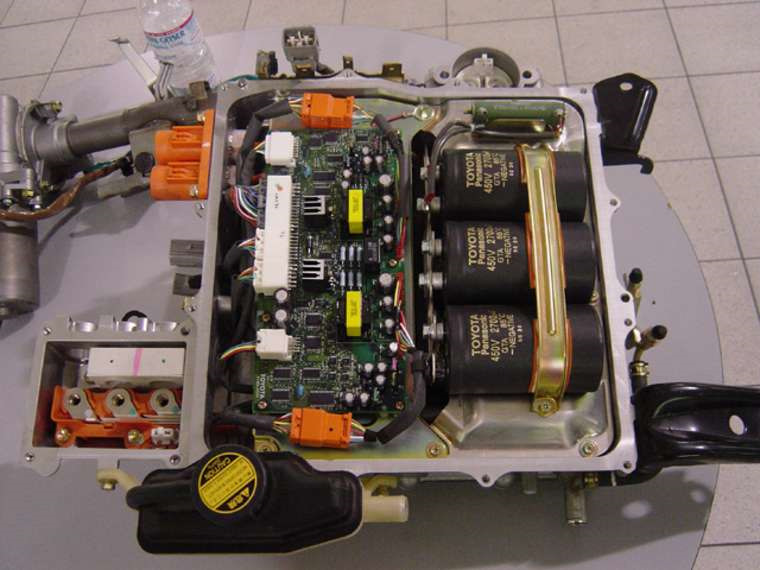

• Неисправности конденсаторов фильтра постоянного тока. Электролитические конденсаторы большой емкости, сглаживающие пульсации напряжения, со временем теряют емкость и могут вздуваться или протекать.
• Повреждения силовых шин и контактных соединений. Из-за вибраций, перепадов температур и окисления контактов могут нарушаться соединения между элементами силовой части инвертора.
• Сбои в работе системы управления силовых ключей. Неисправности обратной связи и защиты могут приводить к неправильной работе инвертора или его отключению.
• Неполадки гибридного инвертора возникают также из-за попадания в систему влаги и дорожных реагентов. Это приводит к коррозии и снижению изоляционных свойств.

Даже в идеальных условиях эксплуатации элементы инвертора постепенно деградируют. Силовые модули теряют свои характеристики, конденсаторы высыхают, а контактные соединения окисляются.

Способы диагностики инвертора

Для выявления неисправностей силового модуля используются следующие методы:

• Сканирование памяти устройства управления гибридной системой.
• Анализ параметров инвертора с помощью диагностического оборудования. Оценивается напряжение и ток силовых цепей, сигналы управления, температура инвертора.
• Проверка сопротивления изоляции между силовыми шинами и корпусом инвертора. Снижение сопротивления указывает на повреждение изоляции силовых элементов или контактных соединений.
• Тестирование силовых модулей на специальных стендах. Позволяет выявить деградацию характеристик IGBT или MOSFET модулей, оценить их остаточный ресурс до того, как инвертор сгорит.
• Визуальный осмотр. Обнаружение следов перегрева, окисления контактов, вздутия конденсаторов, механических повреждений или следов попадания влаги.

Ремонт инвертора в сервисном центре

В большинстве случаев ремонт инвертора гибридного автомобиля целесообразен, учитывая стоимость нового устройства.

При ремонте инвертора проводится диагностика устройства для выявления неисправных компонентов. В зависимости от характера проблемы может потребоваться замена силовых транзисторов, конденсаторов, платы управления или других компонентов инвертора.

Для восстановления работоспособности устройства выполняют следующие работы:

• Замену вышедших из строя силовых модулей IGBT или MOSFET. Используются оригинальные или аналогичные по характеристикам модули.
• Замену неисправных конденсаторов фильтра. Подбирают конденсаторы с соответствующими номиналами емкости и рабочего напряжения, рассчитанные на большой ресурс работы.
• Восстановление поврежденных силовых шин и контактных соединений. Зачищают окислившиеся контакты, меняют поврежденные шины, наносят защитное покрытие для предотвращения дальнейшей коррозии.
• Ремонт или замену элементов системы управления и драйверов. Восстанавливают поврежденные печатные платы, меняют вышедшие из строя компоненты.

Стоит отметить, что в некоторых случаях ремонт силового инвертора может быть экономически нецелесообразным. В таких ситуациях может потребоваться замена инвертора на новый или восстановленный узел.

Специалисты сервисного центра Электромэн помогут подобрать оптимальное решение для устранения проблем с инвертором, учитывая техническое состояние автомобиля, бюджет и наличие запасных частей.
